詳細(xì)參數(shù):

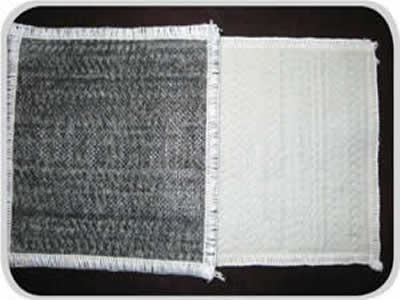

膨潤(rùn)土的礦物學(xué)名稱為蒙脫石,天然的膨潤(rùn)土按化學(xué)成分主要分為鈉基和鈣基兩大類。膨潤(rùn)土具有遇水膨脹的特性,一般鈣基膨 潤(rùn)土膨脹時(shí),其膨脹僅為自身體積的 3 倍左右;而鈉基膨潤(rùn)土膨脹時(shí),約為自身體積的 l5 倍左右,能吸收 6 倍于自身重量的水,這樣膨脹的膨潤(rùn)土所形成的高密度膠體具有排斥水的性能。利用這個(gè)性能,人們用鈉基膨潤(rùn)土來(lái)做防水材料。為方便施工和運(yùn)輸,將膨潤(rùn)土鎖在 兩層土工合成材料中間,起保護(hù)和加固的作用,使 GCL 具有一定的整體抗剪強(qiáng)度。
膨潤(rùn)土防水毯的特點(diǎn)
1. 密實(shí)性:鈉基膨潤(rùn)土在水壓狀態(tài)下形成高密度橫隔膜,厚度約 3mm 時(shí),它的透水性為 α×10-11m/sec 以下,相當(dāng)于 100 倍的 30cm 厚度粘土的密實(shí)度,具有很強(qiáng)的自保水性能。
2. 具有永久的防水性能:因?yàn)殁c基膨潤(rùn)土系天然無(wú)機(jī)材料,即使經(jīng)過(guò)很長(zhǎng)時(shí)間或周圍環(huán)境發(fā)生變化,也不會(huì)發(fā)生老化或腐蝕現(xiàn)象,因此防水性能持久。
3. 施工簡(jiǎn)便,工期短:和其他防水材料比較,施工相對(duì)比較簡(jiǎn)單,不需要加熱和粘貼。只需用膨潤(rùn)土粉末和釘子、墊圈等進(jìn)行連接和固定。施工后不需要特別的檢查,如果發(fā)現(xiàn)防水缺陷也容易維修。GCL是現(xiàn)有防水材料中施工工期最短的。
GCL優(yōu)越性

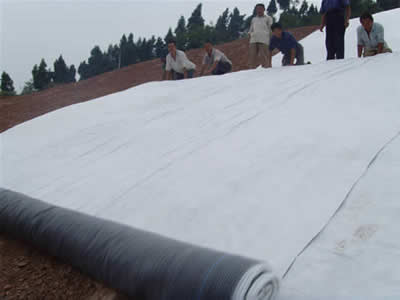

GCL 主要用于土木工程、水利工程、環(huán)保工程中的防滲或密封,如渠道、水庫(kù)、水壩的防滲設(shè)計(jì),垃圾場(chǎng)的基礎(chǔ)、周邊、蓋頂密封設(shè)計(jì),人工河流、湖泊的防漏設(shè)計(jì)等 等。大多可單獨(dú)使用,也可與壓實(shí)粘土層或土工膜組合使用。當(dāng)方案允許選用粘土、瀝青、混凝土、土工膜、 GCL 作密封層時(shí), GCL 更具有競(jìng)爭(zhēng)力。
與壓實(shí)粘土相比, GCL 的優(yōu)越性主要表現(xiàn)在:體積小,重量輕,施工簡(jiǎn)便,并且具有較高的抗剪強(qiáng)度。
與土工膜相比, GCL 的優(yōu)越性主要表現(xiàn)在如下幾個(gè)方面:
( 1 ) GCL 柔性好,能較好的適應(yīng)不均勻沉降;
( 2 ) GCL 中的膨潤(rùn)土層吸水后的厚度增加好幾倍,并且受外裹土工織物的保護(hù),因此不易被頂破或刺破而失效,對(duì)鋪設(shè)場(chǎng)地條件的要求比土工膜低。采用均勻的覆蓋土?xí)r,一般要求最大顆粒尺寸不超過(guò) 32mm 。
( 3 ) GCL 的連接,尤其是 GCL 與管道或建筑物周邊連接時(shí),比土工膜簡(jiǎn)便,并且接縫處的密封性也容易得到保證。
( 4 ) GCL 比土工膜具有較好的界面摩擦特性。
( 5 ) GCL 易于運(yùn)輸和安裝,其防滲性能不會(huì)因干濕和凍融反復(fù)循環(huán)而降低,并且可能的漏水點(diǎn)也會(huì)因膨潤(rùn)土的遷移而自行愈合。
膨潤(rùn)土防水毯是一種新型土工合成材料,廣泛用于市政、公路、鐵路、水利、環(huán)保、及工業(yè)與民用建筑中的地下防水防滲施工。其不同于土工膜的獨(dú)特作用:
1、用于填埋場(chǎng)的主襯層的土工膜下;
2、用于填埋場(chǎng)的次襯層的土工膜下;
3、在填埋場(chǎng)的土工膜下和黏土層上,也就是三種成分的襯層;
4、填埋場(chǎng)覆蓋層的土工膜下;
5、與垂直截水墻中的土工膜相鄰接;
6、放在土工膜上,用來(lái)防止粗粒料將土工膜刺破;
7、用作地下貯水井的第二層襯層;
膨潤(rùn)土防水毯的幅寬可達(dá) 6M,長(zhǎng)度為60M,產(chǎn)品滲透系數(shù)1.25-3.54×10-9 cm/sCBR頂破強(qiáng)度1.2KN,刺破強(qiáng)度0.34KN,綜合性能優(yōu)良。
我公司生產(chǎn)的 GCL質(zhì)量均勻,抗?jié)B能力強(qiáng),柔性好,能適合地基的不均勻沉降,且可防止土料的漏失,對(duì)裂縫等缺陷具有良好的愈合能力。
GCL技術(shù)指標(biāo)
檢測(cè)項(xiàng)目 |
測(cè)試方法 |
技術(shù)指標(biāo) |
膨脹系數(shù) |
ASTM D 5890 |
≥ 24mL/2g |
流體損耗 |
ASTM D 5891 |
≤ 18mL |
單位面積膨潤(rùn)土質(zhì)量 |
ASTM D 5993 |
≥4.8kg/m2 |
抗拉強(qiáng)度 |
ASTM D 4632 |
≥400N |
剝離強(qiáng)度 |
ASTM D 4632 |
≥65N |
指示流量 |
ASTM D 5887 |
≤1 × 10-8 m3 /m2/sec |
滲透性 |
ASTM D 5887 |
≤5 × 10-9cm/sec |
浸濕后抗拉強(qiáng)度 |
ASTM D 5321 |
≥24kPa typical |
